1 特點
國內首創托輥軸兩端同時鉆孔，比傳統單臺鉆床打孔功效提高3-5倍，在任務飽滿的情況下，年節約人工工資12萬元以上。
簡單****，調整方便，操作省力。液壓夾緊托輥軸料，液壓進給鉆孔，鉆孔完畢自動返回。設有腳踏觸動開關，觸動1次自動完成加工的全過程。普通人員即可勝任崗位，不需技工操作。
由電氣控制部分、液壓系統和機械部件組成；可與我公司的其它軸加工設備共用控制箱和液壓站，實現相互共享降低造價。

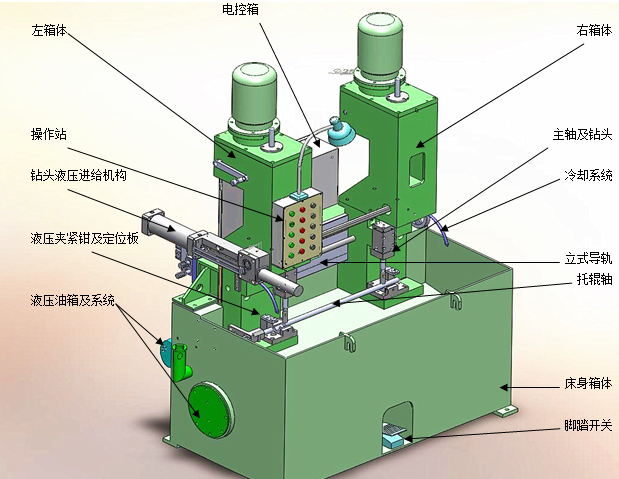

2 組成：由機電液3大部分組成，主要有：左箱體、右箱體 、床身箱體、鉆頭液壓進給機構 、液壓夾緊鉗及定位板、主軸及鉆頭、立式導軌、操作站、電控箱、腳踏開關、液壓油箱及系統、冷卻系統等。全齒輪傳動結構。
3 技術參數 SGZ-Ⅰ型 托輥軸雙頭鉆床
序號
參數名稱
單位
參數
備注
1
長×寬×高
mm
1600X1150X2150
2
重量
kg
1800
3
總功率配置
kw
7
4
托輥軸加工直徑
mm
Φ20-Φ40
5
托輥軸加工長度
mm
150-800
6
產能
支/班
500-800
與軸直徑有關
7
操作人數
人
1或其它崗位兼職
8
夾軸方式
液壓鉗
9
鉆孔進刀速度
液壓無極可調
10
電壓
380V三相交流電
11
鉆頭規格
錐柄Φ8-Φ16
鉆孔速度3級
12
液壓系統壓力
Mpa
6.3
4 運行：首先根據托輥軸的參數設定尺寸，即移動右箱體到要求的位置，右箱體移動由右側的手輪來完成，左箱體是固定不動的�？傞_關送電，把托輥軸放入液壓夾緊鉗并緊靠定位板，踩動腳踏開關，液壓夾緊鉗夾緊托輥軸，同時主軸及鉆頭轉動，鉆頭液壓進給機構進給，進到設定深度后鉆孔完畢，然后整個系統自動復位到初始狀態。設有手動和自動2種操作方式。
