1 特點
國內首創托輥軸兩端同時鉆孔，比傳統單臺鉆床打孔功效提高3-4倍，在任務飽滿的情況下，年節約人工工資10萬元以上。
簡單****，調整方便，操作省力。液壓夾緊托輥軸料，液壓進給鉆孔，鉆孔完畢自動返回。設有腳踏觸動開關，觸動1次自動完成加工的全過程。普通人員即可勝任崗位，不需技工操作。
由電氣控制部分、液壓系統和機械部件組成；也可與我公司的其它軸加工設備共用控制箱和液壓站，實現相互共享降低造價。
2 組成：
1 床身及導軌 2鐵銷槽 3 鉆床底滑板及軸料液壓夾緊臺 4 鉆床機頭總承 5鉆孔液壓進給機構
3 技術參數

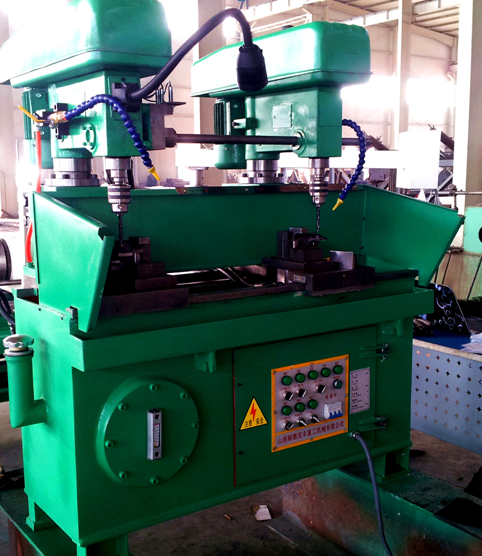

SGZ-Ⅰ型 托輥軸雙頭鉆床
序號
參數名稱
單位
參數
備注
1
長×寬×高
mm
1500X800X1200
2
重量
kg
900
3
功率配置
kw
鉆孔電機2 X 1.5kw，液壓電機1.1 kw，冷卻泵電機功率：0.125KW
4
托輥軸加工直徑
mm
Φ20-Φ40
滿足國內鉸接托輥軸兩端鉆孔
5
托輥軸加工長度
mm
250-800
1個鉆頭可移動
6
產能
支/班
500-750
與軸直徑有關
7
操作人數
人
1或其它崗位兼職
8
夾軸方式
液壓鉗
9
鉆孔進刀速度
液壓無極可調
鉆孔速度3級
10
電壓
380V三相交流電
11
鉆頭規格
≤Φ14
直柄鉆帽夾持
12
液壓系統壓力
Mpa
0.25-0.3
