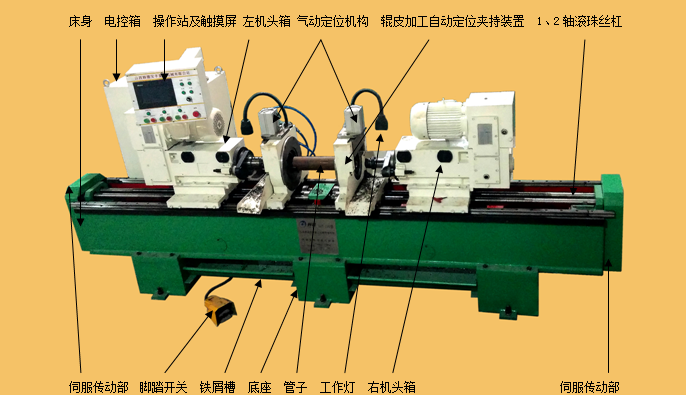

采用我公司《托輥輥皮加工自動定位夾持裝置和方法》專利技術，配置2套托輥輥皮加工自動定位夾持裝置來夾持管子，然后兩端鏜孔，這種方法有“糾偏功能”，可以****或減少由于托輥管橢圓度、直徑誤差、兩端切口與管子軸線不垂直等因素，造成加工出的托輥徑向跳動量大的問題。此技術是托輥制造革命性的創新。
目前其它同類設備有采用2只錐形體內表面定位方法，也有采用V型槽定位法的，這兩種工藝方法制造的托輥，徑向跳動量都得不到有效的控制，甚至增大了徑向跳動量。
采用我公司自主發明的成型多刃鏜孔刀。刀具壽命是傳統單刃刀具的5倍以上;加工孔徑一致性高，精度高。不需對刀、調刀及反復磨刀，提高了工效，產量500支/8h。
數控加工，精度高。兩端止口內臺階之間尺寸由數控保證，精度為±0.03mm，并且不受管子長度誤差影響。為后續軸承座、軸承的精準安設提供了保障，是減小托輥軸向竄動量的首要條件。目前國內的同類設備無法做到這一點。
采用了高精度滾珠絲杠、直線導軌，能長期保障加工精度。
PLC控制，伺服電機驅動。設備結構簡單，操作方便，克服了同類設備采用液壓技術時，故障率高、能耗高、維修復雜等弊端。
模塊化設計，既能單獨使用，也可與我公司其它設備組合成《UX-001托輥輥皮加工中心》，實現裝備技術升級，提高功效。
為2軸數控專用機床，自動化程度高，普通人員經過短期培訓即可操控，不需要高技術工人操控，節省工費。加工質量由設備和程序保障，與操控人員的技術無關。
技術參數
|
序號 |
參數名稱 |
單位 |
參數 |
備注 |
|
1 |
長×寬×高 |
mm |
4000×1120×1210 |
|
|
2 |
重量 |
kg |
2800 |
|
|
3 |
功率配置 |
kw |
2×3+2×2 |
|
|
4 |
管子規格 |
mm |
Φ89 Φ108Φ133Φ159 |
|
|
5 |
管子長度 |
mm |
220—1600 |
|
|
6 |
產能 |
支/班 |
360-500 |
由管子直徑?jīng)Q定 |
|
7 |
軸向加工精度 |
|
±0.03 |
|
|
8 |
操作人數 |
人 |
1 |
|
|
9 |
電源 |
|
380V三相交流電 |
|
